液晶パネル割れ交換DELL Inspiron N5010

2019年03月19日

本日のパソコン修理は、DELL Inspiron N5010 の液晶パネルの交換作業になります。

DELL Inspiron N5010

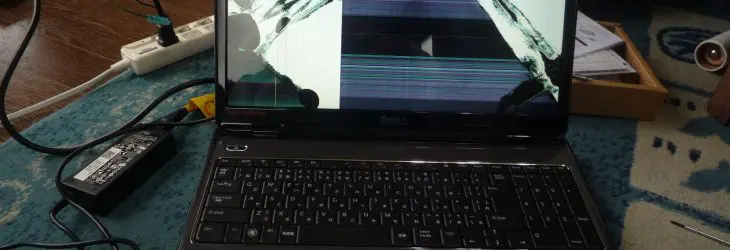

写真を見てもらえば わかると思いますが、画面が割れています。



この割れた液晶画面をパネルの交換作業の説明をいたします。

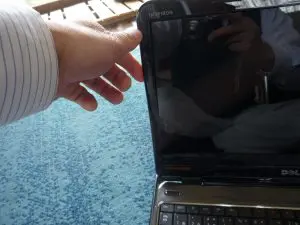

画面隅にある プラスチックの枠を外します。



外し方は、内側から軽くツメを引っ掛けて ゆっくりめくっていけば 簡単に外れます。



写真位置の画像は、内部カメラの配線挿し込み口の写真です。

事前に外しておかない、配線が細いので、切れてしまう恐れがあるので、外してください。



次に写真位置のネジ各3本を外していきます。



次に上側に左右各1本のネジを外します。





これで トップのカバーと液晶パネルが分離されます。



次にパネル裏側にある 配線を外します。

両面テープで止めてあるのでゆっくりをはがしていきます。



液晶パネルの側面に左右各2本のネジがあるので外します。



これで 本体から液晶パネルが外れます。



写真は、取り外した既存の液晶パネルと新品の液所パネルになります。



後は、購入した新品の液晶パネルをバラシの逆の手順で組み立てます。



組み立て完了後 電源をいれてみます。

きれいな画面が出てきました。



もし あなたのノートパソコンの液晶画面が割れた、画面が乱れて見えないなどの故障がありましたら、当社にお任せください。



メーカー修理の半分近くの値段で修理できます。
