DELL Vostro 1520 ノートパソコンハードディスク取り替え

2016年01月10日

本日のパソコン修理は、DELLノートパソコンのハードディスクの取り替え作業です。DELLのノートパソコンでは、比較的簡単に取り替えができる機種です。



まずはパソコンの裏面よりバッテリーを取り外します。

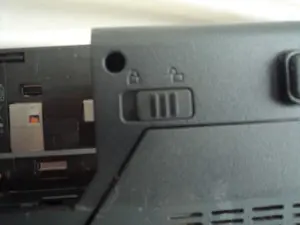

バッテリー横に示す閉開用ボタンを開口方向へスライドさせる。

DELL Vostro 1520 ノートパソコン閉開ボタンを右方向に開口方向にスライド



下のボタンを開口方向にスライドさせたままバッテリーを上方向にスライドさせる。

DELL Vostro 1520 ノートパソコン ボタンを左にスライドさせながら



スライドさせバッテリーを引っこ抜く



ハードディスクは左下の位置に格納しているので、写真で示すドライバー先のネジ2本を外す。

 ハードディスクは左下の位置に格納しているので、写真で示すドライバー先のネジ2本を外す。



ネジを外したら、カバー全体を下方向にスライドさせる。※少し力が要ります。

カバー全体を下方向にスライドさせる



すこし隙間ができるので、そこからカバーを引っ張り剥がず。

するとハードディスクが見えます。

すこし隙間ができるので、そこからカバーを引っ張り剥がず。  するとハードディスクが見えます。



ハードディスク右にみえるフイルムがあるので、それを左方向に引っ張ると、ハードディスクがソケットから外れます。

ハードディスク右にみえるフイルムがあるので、それを左方向に引っ張る



ソケットから外れたら、ハードディスクをつかみ外す。

注意としてフィルムは、通常ハードディスク側についているのが通常ですが、この機種は、本体側についていて、フィルムを上方向に引っ張っても ハードディスクは取れません。

ソケットから外れたら、ハードディスクをつかみ外す。



写真上は、ハードディスクを取り外した状態です。容量は、640GBありました。

これを、750GBのハードディスクの取り替えます。



取り替え手順は、ばらしのまったく逆の手順で行います。特にむずかしい事は、ありません。



ハードディスクを取り替えたついでに、OSを32ビット版から64ビット版のWINDOWS7に入れ替えます。



せっかく64ビットのWindowをつかうのであれば、メモリーも3GB以上のメモリーがあつかえるので、2GBから4GBに取り替えます。



次回のブログは、メモリーの取り替え手順のい説明を行います。
