DELLノートパソコンINSPIRON M503  ハードディスクの取り替え

2015年12月14日

DELL INSPIRON M503 ノートパソコンのハードディスクの取り替え作業に伴う、分解方法の説明です。

この機種は、キーボードを取り外し外さないと メモリーもハードディスクの取り替えもできません。

わかっていれば簡単にできますが素人さんには、敷居が高い分解方法だと思います。

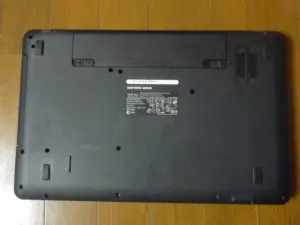

まずは底面より、すべてののネジを外します。全部で16ケ所あります。

DELL INSPIRON M503 底面のネジを外す



まずは、キーボード上部のところに3ケ所に爪があります。それを順番に軽く押してツメを押せばキーボードの固定が外せます。

DELL INSPIRON M503キーボードのツメを押す



キーボードが外れた状態です。キーボードと反対をつなげているフラットケーブがあるので、無理やり引っ張らないでください。

軽く爪で止めているだけなので、スライドさせれば簡単に外れます。

DELL INSPIRON M503キーボードが外した状態



中から、メモリーが見えます。この状態ではメモリの根幹はできますが、ハーディスクの取り替えはできません。

DELL INSPIRON M503 メモリーとハードディスクが見える



次に上部のプラスチックを外します。軽く上部のプラスチックを持ちあげると、軽くツメに止めているだけなので、力がなく外せます。

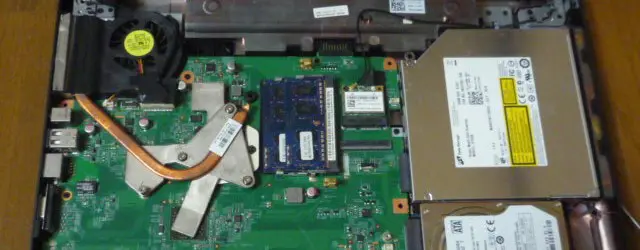

DELL INSPIRON M503上部プラスチックのふたを外した状態



これですべての部品の取り替えができる状態になりました。

今回の目的は、右下に見えるハーディスクの取り替えなので事前に裏面のネジを外していますので、右方向にスライドすれば簡単に外せます。

後は、今の作業と反対に組み立て行けば作業の完了となります。
