富士通デイスクトップパソコンMA-W 光学ドライブの交換

2016年12月10日

本日のパソコン修理は、トレイが出てこなくなったDVDドライブをBDドライブに交換する作業です。

機種は、富士通のディスクトップパソコンMA-Wです。

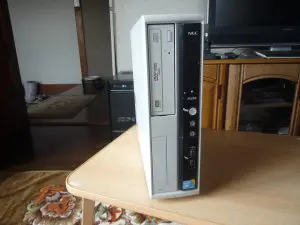

富士通ディスクトップパソコンMA-W



現状確認をおこなってみます。

まずは、閉じ込められたDVDメディアをとりだします。

取り出し方法は、ドライブの全面に小さな孔があるので、布団針やクリップを伸ばして孔に差し込み押します。



するとトレイば少しずつでてきますので、つかんで引っ張ります。



次に光学ドライブを交換するのに、中身をあけます。



裏面の右側に配置されている 上下スライドボタンを開放方向に記号に沿ってスライドさせます。

スライドボタンを開放マークに沿って動かす



パソコン外側のカバーを外すため、本体を横に寝かせます。

本体を横に寝かす



ちょっと強めに カバー全体を前面方向にスライドさせる。

前面方向にスライドさせる



外側カバーが外れた状態です。右側上に見えるのが、今回取外し交換を行う光学ドライブの位置です。

外側カバーを外した状態です。



光学ドライブに接続されているケーブルS-ATAと電源ケーブルをはずします。

ケーブルを外す



パソコン本体を起こして トップに2本の固定ネジがあるのでそれを外します。

トップにある2本のネジを外す



光学ドライブを掴んで引っ張りだします。

光学ドライブを引っ張り出す



左が既存のDVDドライブで右にあるのが今回新しく取り付けるBDドライブです。



新しく取り付けるBDドライブを本体に差し込みます。

BDドライブを本体に差し込む



先ほど取り外したネジで固定させます。

ネジで固定する





取り外したケーブルを取り付けます。

取り外したケーブルを取り付けます



取り付け完了です。

取り替え完了です。



モニターやキーボードを取り付けて起動確認を行います。



手持ちのDVDで再生テストを行います。



次に書き込みのテストを行います。



最後にBD再生ソフトをインストールします。

手持ちのBDを再生します。



特に問題なく機能しています。



これで、本日のパソコン修理 光学ドライブの取り替え作業は完了です。
