LENOVOノートパソコン光学ドライブ取り替え

2016年11月01日

本日は、DVDドライブのトレーが引っかかりながらでてくる、光学ドライブの取り替え作業です。

機種は、LENOVOノートパソコンです。

lenovo



この機種は、キーボードを取り外さなければ光学ドライブの取り出しはできません。



本体の裏か作業を開始します。

まずは、中央にキーボードのしるしが入っているネジが3本あります。キーボードを固定しているネジなので、それをすべてはずします。

キーボード固定ネジ3本を外す

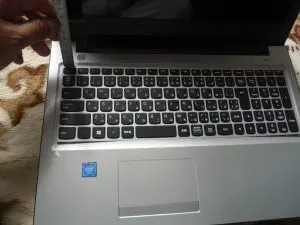

今度は、パソコンを表にしてキーボードをとりはずします。

写真のようにキーボードの隙間から、金具を差し込んで外します。

なるだけ薄く柔らかいプラスチックヘラでやれば作業が簡単にできます。

このとき 本体にキズが付きやすいので注意してください。

何度もいいますが、ここでの作業は丁寧に ゆっくりと作業をすすめていってください。

lenovo

数か所で引っ掛けてあるので、ゆっくりとはがしていきます。

一部両面テープもつかっていますのでご注意。

p1060737



キーボードを外したら、中央に見えるネジがDVDドライブを固定しているネジです。

p1060738



ネジが外れたら、DVDドライブを引っ張りだします。

p1060739



写真がDVDドライブを取り出した状態です。

p1060740

このDVDドライブは、通常の光学ドライブとちがい、厚さが9.5ミリで大手パソコンショップももっていない状態です。

あっちこっち探して、やっとみつけましたが値段が高めの設定です。



後は、ベゼルを取り外して新し光学ドライブにとりつます。

取外しの逆の手順で組み立てます。



別件ですが、ハードディスクとメモリーの場所を説明します。

これも裏面よりバッテリーの対面にカバーのネジ2本をはずします。

p1060742



写真のようにカバーを手のひらで押さえて 手前にスライドさせます。

p1060743



すると、ハードディスクとメモリーが見えます。

メモリースロットルは、1個しかないので、取り替えるしかありません。



ボタン電池は、取り替えも簡単な場所にあります。



光学ドライブ以外は、簡単に取り替えができる機種です。
