FMV-ESPRIMO/D5290 ハードディスク取り替え作業

2016年04月26日

本日のパソコン修理は、富士通ディスクトップパソコンの故障したハードディスクの取り替え作業です。

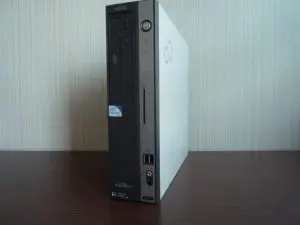

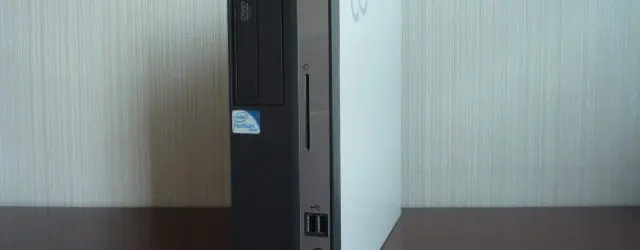

FMV-ESPRIMO/D5290



後に手で回せるネジが上下に2本ありますので、それを緩めて外します。

裏面ネジ上

裏面下側のネジ



次は、本体のカバーを取り外します

裏面下側にある突起物とつかむ

裏面下側をつかむ





表面 フィエイスカバーつかみ

 表面 フィエイスカバーをつかむ



左右にに引っ張ると 本体のカバーが外れます。

左右にひ引っ張る



カバーを外した状態です

カバーを外した状態



ハードディスクは、DVDドライブの下側にぶら下がっています。

本体を横に寝かせDVDケースを固定しているネジ1本を緩めます。

DVDドライブケースの固定ネジを外す



ドライブを持ち上げます。

ドライブを持ち上げる



底面にあるスタンドを使ってドライブを立て方向に固定する。

スタンドを起こす1

スタンドを起こす2



ドライブが垂直に固定できたら、底面についている ハードディスクにケースごと 取り外します。

固定ネジ1本を外します。

ネジを緩める



ハードディスクケースを右方向にスライドさせる

ハードディスクケースを右方向にスライドさせる



各ケーブル2本を外します。

各ケーブルを外します



ケースからハードディスクを取り出します。

ネジ4本で固定されているので、すべて外します。

ネジ4本すべて外す



ハードディスクを取り出した状態と今回使用した工具です。

プラスドライバー1本で取り出せました。



後は、新しハードディスクを、今の手順と逆に組んでいきます。



注意点とポイントは、ケースカバーを取り外すときに、最初は少し力がいります。

1回外せば、後は楽に取外しできます。
